1. Tủ điện hạ thế là gì? Chức năng của tủ hạ thế
Theo tiêu chuẩn phân loại nguồn điện trong truyền tải điện công nghiệp ở Việt Nam đưa ra năm 2010, EVN quy ước: Nguồn điện lưới cao thế có 4 mức (66kV, 110kV, 220kV và 500kV), trung thế có 2 mức (22kV, 35 kV) và hạ thế có 1 mức 0,4kV.

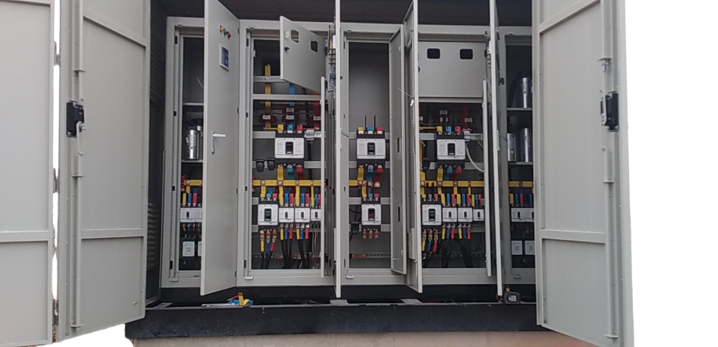

Tủ điện hạ thế (tên tiếng anh Low voltage) hay còn được gọi là tủ LV. Đây là loại tủ được sử dụng trong điều kiện nguồn điện lưới ở mức 0,4kV. Nguồn điện trên các đường dây trung thế và cao thế muốn sử dụng được thì bắt buộc phải qua các trạm hạ thế để biến thành nguồn chuẩn. Tủ hạ thế là loại tủ được sử dụng trong điều kiện để cân bằng, điều chỉnh nguồn điện cao thế, trung thế từ các trạm biến áp thành nguồn điện chuẩn (1 pha 220V, 3 pha 380V).
Tủ điện hạ thế được đặt ngay sau các trạm hạ thế với chức năng chính là đóng cắt và bảo vệ an toàn cho hệ thống điện phụ tải. Tất cả các loại tủ điện lắp đặt trong dân dụng cũng như trong công nghiệp ở sau trạm đều được gọi là tủ hạ thế.
ết cấu tủ hạ thế bao gồm phần khung vỏ và phần bảng để lắp các thiết bị điện.
– Khung vỏ: làm từ tấm tôn sơn tĩnh điện hoặc mạ kẽm, thông thường dày 2mm
– Bảng điện: thường là một tấm tôn liền khối, hoặc là dạng ghép module… đã được dập khuôn theo sơ đồ lắp đặt cho từng hệ thống.
3. Thông số kỹ thuật điện cơ bản của tủ điện hạ thế
– Dòng điện định mức: 7400A
– Dòng điện ngắn mạch: 100KA
– Điện áp cách điện: 1000V
– Điện áp thử nghiệm cách điện 2500V/1 min
– Điện áp xung: 8KV
– Phân cách bên trong: 1,2a, 2b, 3a, 3b, 4a, 4b
– Cấp bảo vệ: Đến IP54
4. Kích thước tủ điện hạ thế
Kích thước tủ điện hạ thế không cố định, tùy thuộc vào yêu cầu của khách hàng và điều kiện thực tế lắp đặt. Lưu ý trong lựa chọn kích thước tủ hạ thế là xác định thiết bị điện lắp đặt hiện tại và tương lại có thể lắp để chọn kích thước cho phù hợp.
5. Phân loại tủ hạ thế phổ biến nhất hiện nay?
Để phù hợp từng mục đích, khối lượng, nhu cầu sử dụng cụ thể thì tủ hạ thế được phân chia theo chức năng thành các loại sau:
– Tủ điện phân phối tổng MSB: là loại tủ được lắp đặt ngay sau các trạm hạ thế (từ 15kV xuống 380VAC). Chức năng chính là đóng/ngắt, bảo vệ an toàn cho hệ thống điện phụ tải.
– Tủ điện hạ thế DB: là tủ được sử dụng trong mạng điện hạ thế, đặt ngay sau tủ phân phối tổng MSB. Tủ DB được dùng để cung cấp điện cho 1 nhóm thiết bị hoặc thiết bị đầu cuối máy bơm, động cơ,…
– Tủ điện ATS: là thiết bị giúp chuyển đổi nguồn tự động. Chức năng chính như một máy phát tự khởi động và đóng điện cho phụ tải khi mất điện. Tự động ngắt máy phát khi nguồn điện phục hồi.
– Tủ điện bù công suất cos: là tủ có tác dụng làm tăng hệ số công suất bằng cách sử dụng bộ tụ bù làm nguồn công suất phản kháng.
– Tủ điện điều khiển chiếu sáng được biết đến với tên gọi là tủ LP. Tủ có chức năng lấy ánh sáng từ bảng phân phối để cung cấp cho hệ thống thiết bị tiêu thụ.
– Tủ điện phòng cháy chữa cháy giúp đảm bảo an toàn cho toàn bộ hệ thống tủ điện, thường được cài đặt trước ở chế độ an toàn theo chương trình đã có sẵn. với các chức năng chính: Phòng cháy chữa cháy khi có hiện tượng rò rỉ nước; Tự động bơm nước khi vòi được mở; tự động ngắt mạch khi có sự cố chập, cháy hay hỏa hoạn.
Ngoài ra, tủ điện hạ thế còn được chia theo cách đơn giản nhất là
– Tủ điện hạ thế trong nhà
– Tủ điện hạ thế ngoài trời
6. Tiêu chuẩn tủ điện hạ thế
Tủ hạ thế đáp ứng được các tiêu chuẩn TCVN 3661-81, IEC 60439-1 với đầy đủ các dòng sản phẩm : Tủ điện tổng MSB, tủ điện phân phối DB, tủ điện ATS, tủ hòa đồng bộ, tủ điện tụ bù, tủ điện công tơ, tủ điều khiển động cơ, tủ điện chiếu sáng, tủ điện cứu hoả…
Tiêu chuẩn của tủ điện hạ thế:
– IEC 60439-1: Tiêu chuẩn lắp ráp tủ đóng cắt và điều khiển
– IEC 60947-2: Tiêu chuẩn thiết bị đóng cắt hạ thiết
– IEC 60947-4-1: Tiêu chuẩn các bộ khởi động động cơ
– IEC 61641: Tiêu chuẩn ngăn ngừa sự cố hồ quang bên trong
– IEC 60529: Tiêu chuẩn cấp độ bảo vệ
